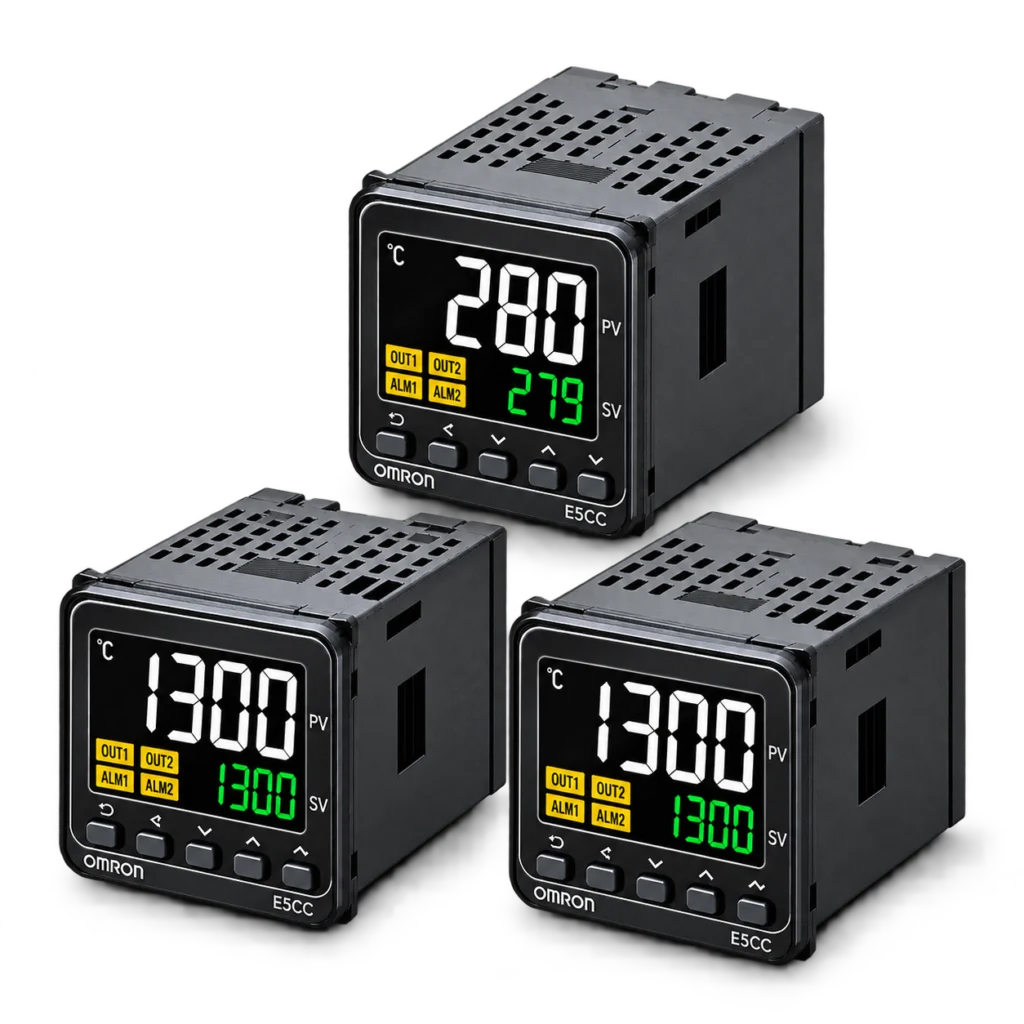

Omron E5CC – Digital Temperature Controller (48 x 48 mm)
Overview
Pengendali suhu digital ukuran 48 x 48 mm dengan kedalaman hanya 60 mm. Layarnya besar dan kontras tinggi, input sensor universal (termokopel, Pt100, analog), dan mengendalikan suhu dengan ON/OFF atau 2-PID dengan auto-tuning.
Fitur Utama
- Body ringkas, kedalaman 60 mm hemat ruang di dalam panel
- Input universal : termokopel (K, J, T, E, L, U, N, R, S, B, C/W, PL II), Pt100/JPt100, sensor inframerah ES1B, serta input analog
- Kontrol ON/OFF atau 2-PID dengan auto-tuning
- Tampilan putih di latar hitam dengan PV setinggi 15,2 mm dan sudut pandang lebar
- Hingga 8 set point (multi-SP)
- Fungsi alarm : 19 jenis alarm, termasuk alarm heater burnout (HB)
- Komunikasi RS-485 dengan CompoWay/F atau Modbus
- Pengaturan lewat CX-Thermo dengan mask parameter untuk mempercepat perubahan setting
Sederhananya: perangkat ini cocok untuk mengendalikan suhu proses atau peralatan dengan input sensor yang fleksibel dan layar yang mudah dibaca di lapangan.
Penerapan
Dipakai di mana, dan apa spesifikasinya.
Application
Deskripsi
Tentang produk ini.
| Specification | Value |
|---|---|
| Ratings | |
| Power Supply | 100 to 240 VAC (50/60 Hz) or 24 VAC / 24 VDC (model dependent) |
| Sensor Input | Thermocouple (K, J, T, E, L, U, N, R, S, B, C/W, PL II); Pt100, JPt100; infrared temperature sensor (ES1B); current 4-20 / 0-20 mA; voltage 1-5 / 0-5 / 0-10 V |
| Control Method | ON/OFF or 2-PID (with auto-tuning) |
| Relay Output | SPST-NO 250 VAC, 3 A (resistive load) |
| Voltage Output (SSR) | 12 VDC ±20% (PNP), 21 mA max. |
| Linear Current Output | 4 to 20 mA / 0 to 20 mA, 500 Ω max. |
| Auxiliary Outputs | E5CC: 3; E5CC-B: 2; E5CC-U: 1 or 2 |
| Event Inputs | E5CC: 2 or 4; E5CC-B: 2 |
| Display & Functions | |
| Display | 11-segment digital; PV 15.2 mm, SV 7.1 mm |
| Multi SP | Up to eight set points |
| Other Functions | Manual output, heating/cooling control, loop burnout alarm, SP ramp, HB/HS alarm, self-tuning, run/stop, input digital filter, and others |
| Characteristics | |
| Indication Accuracy (E5CC) | Thermocouple: ±0.3% or ±1 °C (whichever greater) ±1 digit; Pt: ±0.2% or ±0.8 °C ±1 digit; analog: ±0.2% FS ±1 digit |
| Ambient Temperature | -10 to 55 °C |
| Degree of Protection | E5CC/E5CC-B front panel: IP66/UL Type 1 |
| Setup Tool | CX-Thermo |
| Communication (optional) | |
| Interface | RS-485 (two-wire, half duplex), multidrop |
| Protocol | CompoWay/F or Modbus |
| Baud Rate | 9600, 19200, 38400, or 57600 bps |
| Programless Communications | PLC memory can read/write controller parameters; up to 32 controllers (OMRON, Mitsubishi Electric, KEYENCE PLC) |
