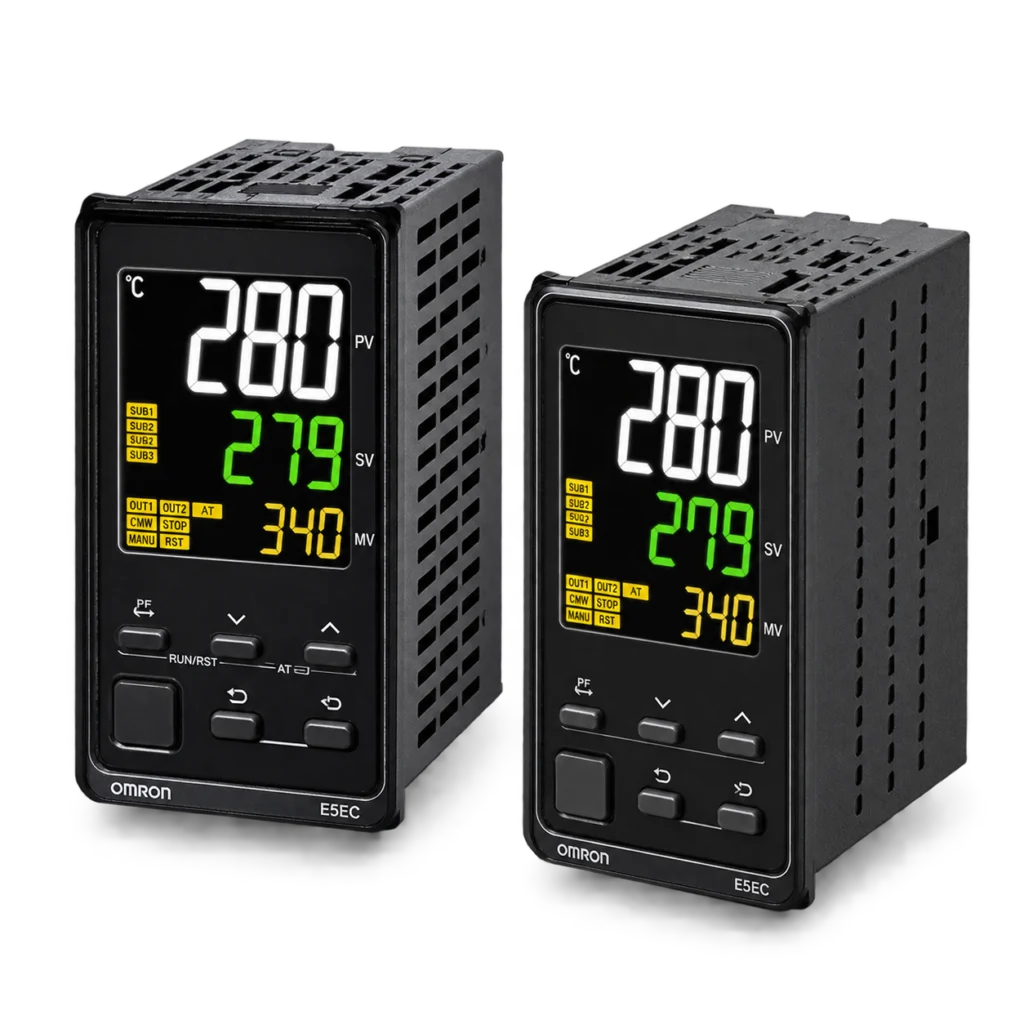

Omron E5EC – Digital Temperature Controller (48 x 96 mm)
Overview
Pengendali suhu digital ukuran 48 x 96 mm dengan tiga tampilan (PV / SV / MV) dan karakter besar. Satu keluarga dengan E5CC tetapi dengan layar lebih besar, lebih banyak output dan input event, serta pilihan remote SP dan input potensiometer.
Fitur Utama
- Tiga tampilan: PV, SV, dan MV dengan PV setinggi 18 mm
- Input universal : termokopel, Pt100/JPt100, sensor inframerah ES1B, dan input analog
- Kontrol ON/OFF atau 2-PID dengan auto-tuning
- 4 output tambahan dan 2, 4, atau 6 input event sesuai model
- Output relay 5 A SPST-NO 250 VAC (beban resistif)
- Hingga 8 set point (multi-SP)
- Remote SP dan input potensiometer : 100 Ω sampai 10 kΩ
- Komunikasi RS-485 dengan CompoWay/F atau Modbus
Sederhananya: perangkat ini cocok untuk proses suhu yang butuh layar besar dan lebih banyak output, misalnya oven, pemanas, dan peralatan produksi.
Penerapan
Dipakai di mana, dan apa spesifikasinya.
Application
Deskripsi
Tentang produk ini.
| Specification | Value |
|---|---|
| Ratings | |
| Power Supply | 100 to 240 VAC (50/60 Hz) or 24 VAC / 24 VDC (model dependent) |
| Sensor Input | Thermocouple (K, J, T, E, L, U, N, R, S, B, C/W, PL II); Pt100, JPt100; infrared temperature sensor (ES1B); current 4-20 / 0-20 mA; voltage 1-5 / 0-5 / 0-10 V |
| Control Method | ON/OFF or 2-PID (with auto-tuning) |
| Relay Output | SPST-NO 250 VAC, 5 A (resistive load) |
| Voltage Output (SSR) | 12 VDC ±20% (PNP), 40 mA max. (21 mA for models with two control outputs) |
| Linear Current Output | 4 to 20 mA / 0 to 20 mA, 500 Ω max. |
| Auxiliary Outputs | E5EC: 4; E5EC-B: 2 or 4 |
| Event Inputs | 2, 4, or 6 (model dependent) |
| Potentiometer Input | 100 Ω to 10 kΩ |
| Display & Functions | |
| Display | Three displays (PV/SV/MV); PV 18.0 mm, SV 11.0 mm, MV 7.8 mm |
| Multi SP | Up to eight set points |
| Other Functions | Manual output, heating/cooling control, loop burnout alarm, SP ramp, HB/HS alarm, self-tuning, run/stop, input digital filter, and others |
| Operating Conditions | |
| Ambient Temperature | -10 to 55 °C (no condensation or icing) |
| Altitude | 2,000 m max. |
| Communication (optional) | |
| Interface | RS-485 (two-wire, half duplex), multidrop |
| Protocol | CompoWay/F or Modbus |
| Baud Rate | 9600, 19200, 38400, or 57600 bps |
| Programless Communications | PLC memory can read/write controller parameters; up to 32 controllers |
