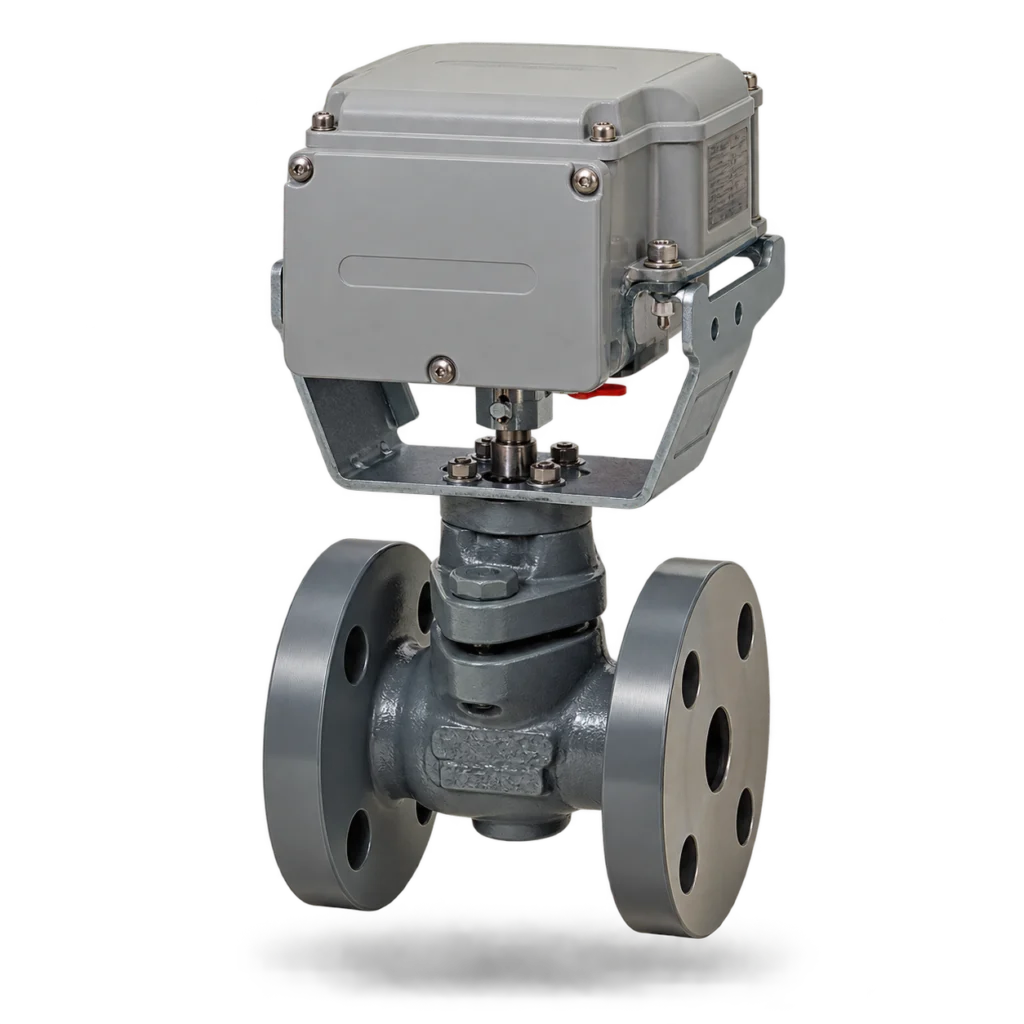

Azbil ACTIVAL VY51 – Motorized Two-Way Valve (Flanged)
Overview
Seri katup putar dua arah bermotor ukuran DN15 (1/2”) sampai DN80 (3”) dengan sambungan flensa. Katup dan aktuator menyatu dalam satu unit, dengan bodi berating JIS 10K dan aktuator bermotor sinkron reversibel 24 V AC.
Fitur Utama
- Ringkas dan ringan : katup dan aktuator dalam satu unit
- Memenuhi IP54 (tahan debu dan percikan), dapat dipasang di dalam AHU
- Empat pilihan sinyal kontrol : potensiometer umpan balik 135 Ω, input resistansi 135 Ω, input 4–20 mA DC, input 2–10 V DC
- Aktuator awet dengan konsumsi daya rendah
- Output umpan balik 2–10 V DC pada tipe input 4–20 mA (VY513) dan 2–10 V (VY514)
- Karakteristik aliran equal percentage
- Untuk air dan uap : cocok untuk beda tekanan tinggi, nilai Cv besar, rangeability tinggi, dan kebocoran rendah
Sederhananya: perangkat ini cocok untuk mengatur aliran air dingin, air panas, atau uap di AHU dengan sinyal dari controller DDC.
Penerapan
Dipakai di mana, dan apa spesifikasinya.
Sistem
Application
Deskripsi
Tentang produk ini.
| Specification | Value |
|---|---|
| Valve | |
| Type | Motorized two-way rotary valve, flanged-end connection |
| Size | DN15 (1/2”) to DN80 (3”) |
| Body Rating | JIS 10K |
| Flow Characteristic | Equal percentage |
| Media | Water / steam |
| Actuator | |
| Motor | Reversible synchronous motor |
| Operating Voltage | 24 V AC |
| Protection | IP54 (waterproof connectors required) |
| Control Signals | |
| Nominal 135 Ω Feedback Potentiometer | Proportional control with a DDC controller |
| Nominal Resistance 135 Ω Input | Proportional control with an electric controller (e.g. Neostat) |
| 4–20 mA DC Input (Model VY513) | Proportional control with a DDC controller; 2–10 V DC feedback output |
| 2–10 V DC Input (Model VY514) | Proportional control with a DDC controller; 2–10 V DC feedback output |
