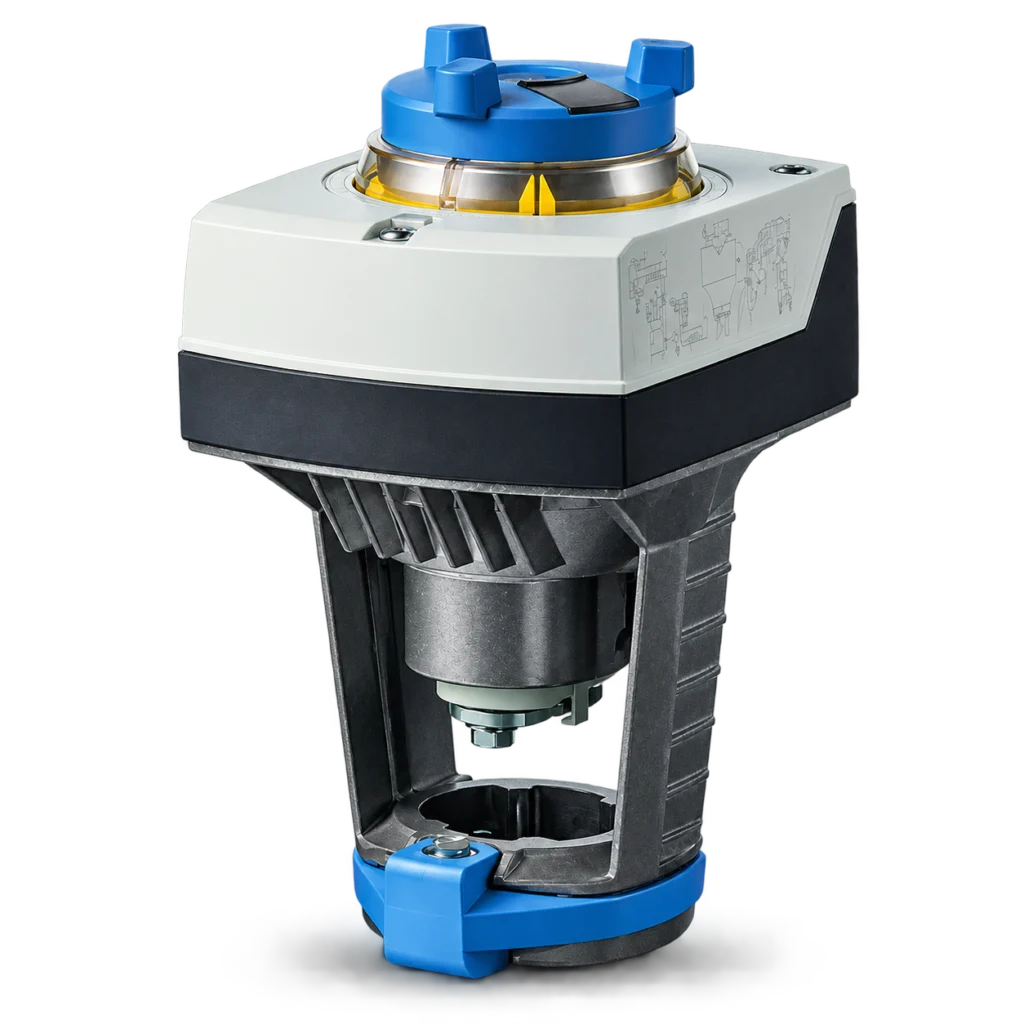

Siemens SAX Electromotoric Valve Actuators (SAX31, SAX61, SAX81) – 800 N
Overview
Aktuator elektromotorik ACVATIX untuk katup 2 dan 3 jalur Siemens dengan langkah 20 mm dan gaya 800 N. Tersedia untuk kontrol 3-posisi (SAX31 dan SAX81) dan kontrol modulasi 0–10 V / 4–20 mA (SAX61), termasuk versi Modbus RTU (SAX61../MO).
Fitur Utama
- Gaya 800 N, langkah 20 mm dipasang langsung di katup tanpa penyesuaian
- Tiga keluarga : SAX31 (AC 230 V, 3-posisi), SAX61 (AC/DC 24 V, modulasi), SAX81 (AC/DC 24 V, 3-posisi)
- Waktu posisi 30 detik atau 120 detik tergantung tipe
- Sinyal modulasi DC 0…10 V, DC 4…20 mA, atau 0…1000 Ω (SAX61)
- Umpan balik posisi dan kontrol paksa pada SAX61
- Modbus RTU (RS-485) pada SAX61../MO
- Deteksi dudukan katup dan benda asing dengan indikator LED dan pengatur manual
Sederhananya: aktuator ini cocok untuk menggerakkan katup air panas/dingin pada AHU, FCU, dan sistem pemanas atau pendingin.
Penerapan
Dipakai di mana, dan apa spesifikasinya.
Sistem
Application
Deskripsi
Tentang produk ini.
| Specification | Value |
|---|---|
| Type Summary | |
| SAX31.00 / SAX31.03 | S55150-A105 / S55150-A106: AC 230 V, 3-position; positioning time 120 s / 30 s |
| SAX61.03 | S55150-A100: AC 24 V / DC 24 V, DC 0…10 V / DC 4…20 mA / 0…1000 Ω; 30 s; position feedback |
| SAX61.03U | S55150-A100-A100: as SAX61.03 |
| SAX61.03/MO | S55150-A140: Modbus RTU (RS-485) |
| SAX81.00 / SAX81.03 / SAX81.03U | S55150-A102 / S55150-A103 / S55150-A103-A100: AC/DC 24 V, 3-position; 120 s / 30 s |
| Mechanics | |
| Positioning Force | 800 N |
| Nominal Stroke | 20 mm |
| Working Stroke Range (calibrated) | 8…23 mm |
| Permissible Media Temperature (valve fitted) | -25…130 °C |
| Compatible Valves | Siemens 2-port and 3-port valves V..F21.., V..F22.., V..F31.., V..F32.., V..F40.., V..F41.., V..F42.., V..F52.., V..F53.. |
| Power & Signals | |
| Operating Voltage | SAX31: AC 230 V ±15%; SAX61/SAX81: AC 24 V ±20% / DC 24 V +20%/-15% (SELV/PELV) |
| Power Consumption (50 Hz) | SAX61.03: 8 VA / 3.75 W; SAX61.03/MO: 8.7 VA / 4.25 W; SAX81.03: 5 VA / 3.75 W; SAX31.03: 6 VA / 3.5 W |
| Positioning Signal (SAX61) | DC 0…10 V (≥100 kΩ); DC 4…20 mA (≤500 kΩ); 0…1000 Ω |
| Functions | Positioning signal and characteristic changeover (DIL switch), position feedback, forced control (Z-mode), calibration, valve seat and foreign body detection |
| Modbus (SAX61../MO) | |
| Protocol | Modbus RTU over RS-485, not galvanically isolated; max. 32 nodes |
| Address Range | 1…248 / 255 (factory 255) |
| Baud Rate | Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 kBaud |
| Control | Setpoint 0…100% valve position; actual value; forced control Open/Close/Min/Max/Stop |
