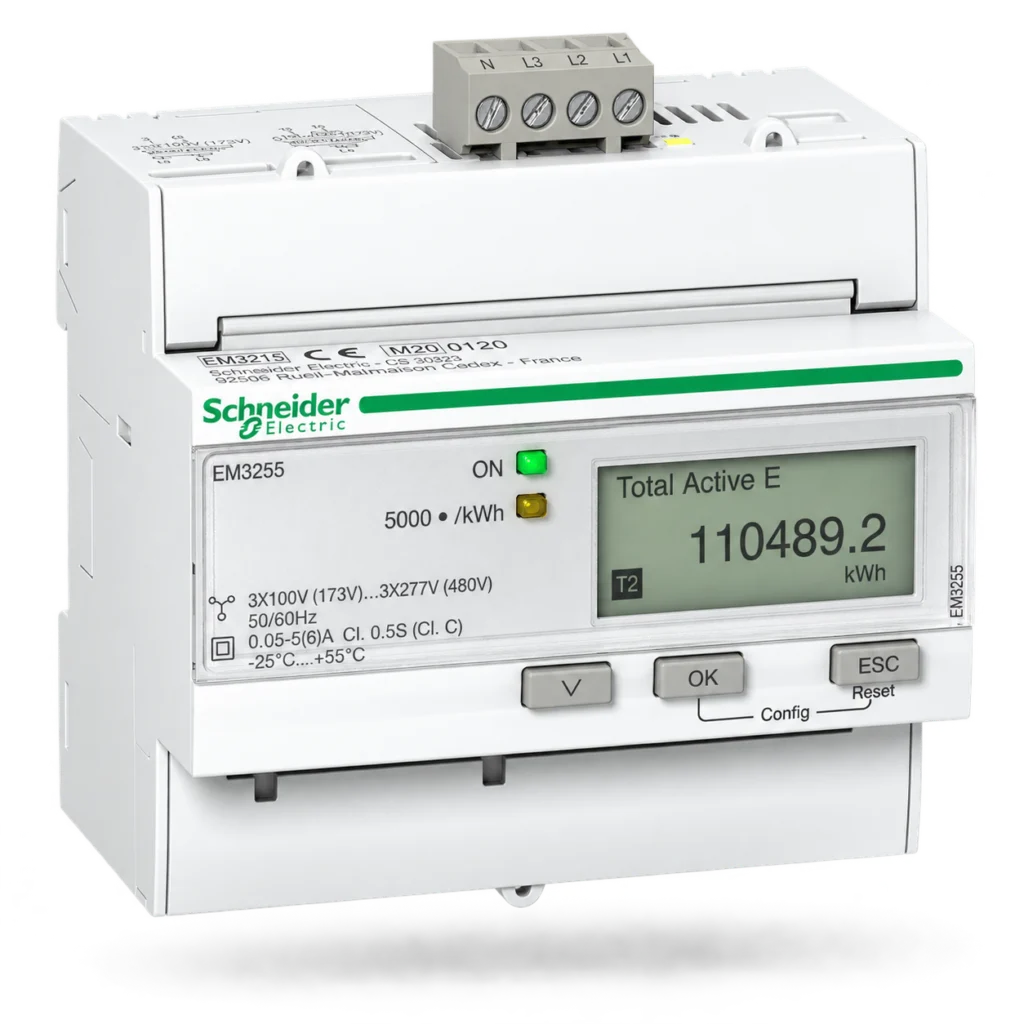

Schneider Electric Acti9 iEM3000 – Energy Meter
Overview
Seri energy meter tiga fase, rel DIN, dengan layar LCD. Mengukur daya dan energi aktif serta reaktif, tegangan, dan arus dengan pengukuran empat kuadran, cocok untuk sub-billing dan pemantauan beban per area. Model tertentu memiliki komunikasi Modbus.
Fitur Utama
- Rel DIN tiga fase dengan layar LCD
- Pengukuran empat kuadran : daya dan energi aktif serta reaktif, tegangan, dan arus
- Untuk sub-billing dengan empat jadwal tarif
- Komunikasi Modbus RTU pada model iEM3155, iEM3255, dan iEM3355
- 1 input digital dan 1 output digital terprogram : output dapat dipakai sebagai output pulsa
- Pilihan koneksi : langsung 63 A (iEM3155), langsung 125 A (iEM3355), atau lewat CT (iEM3255)
- Indikator LED lokal untuk daya, akurasi, alarm overload, dan komunikasi
- Tersedia dengan sertifikasi MID untuk aplikasi metering
Sederhananya: perangkat ini cocok untuk mengukur konsumsi listrik per tenant, lantai, atau beban dalam panel distribusi.
Penerapan
Dipakai di mana, dan apa spesifikasinya.
Sistem
Application
Deskripsi
Tentang produk ini.
| Specification | Value |
|---|---|
| Measurement | |
| Parameters | Active and reactive power, active and reactive energy, voltage, current; four-quadrant energy measurement |
| iEM3155 / iEM3355 Accuracy | Class 1 active energy (IEC 62053-21) |
| iEM3255 Accuracy | Class 0.5S active energy (IEC 62053-22) |
| Tariffs | 4 tariff schedules; sub-billing applications |
| Connection | |
| iEM3155 | 63 A, direct connection |
| iEM3355 | 125 A, direct connection |
| iEM3255 | CT-connected via 1 A or 5 A transformer |
| Mounting | DIN rail, clip-on |
| Communication & I/O | |
| Protocol | Modbus RTU at 9.6, 19.2, 38.4 kbaud (even/odd/none), 4000 V insulation (iEM3155, iEM3255, iEM3355) |
| Digital I/O | 1 programmable digital input, 1 programmable digital output (can be used as pulse output) |
| Local Signalling | Green power-on LED, flashing yellow accuracy LED, overload alarm, communication indicators |
| Power & Approvals | |
| Network | 50 Hz or 60 Hz |
| Supply Voltage | 100 to 277 VAC or 173 to 480 VAC |
| Approvals | EAC, CE, MID (on listed models) |
