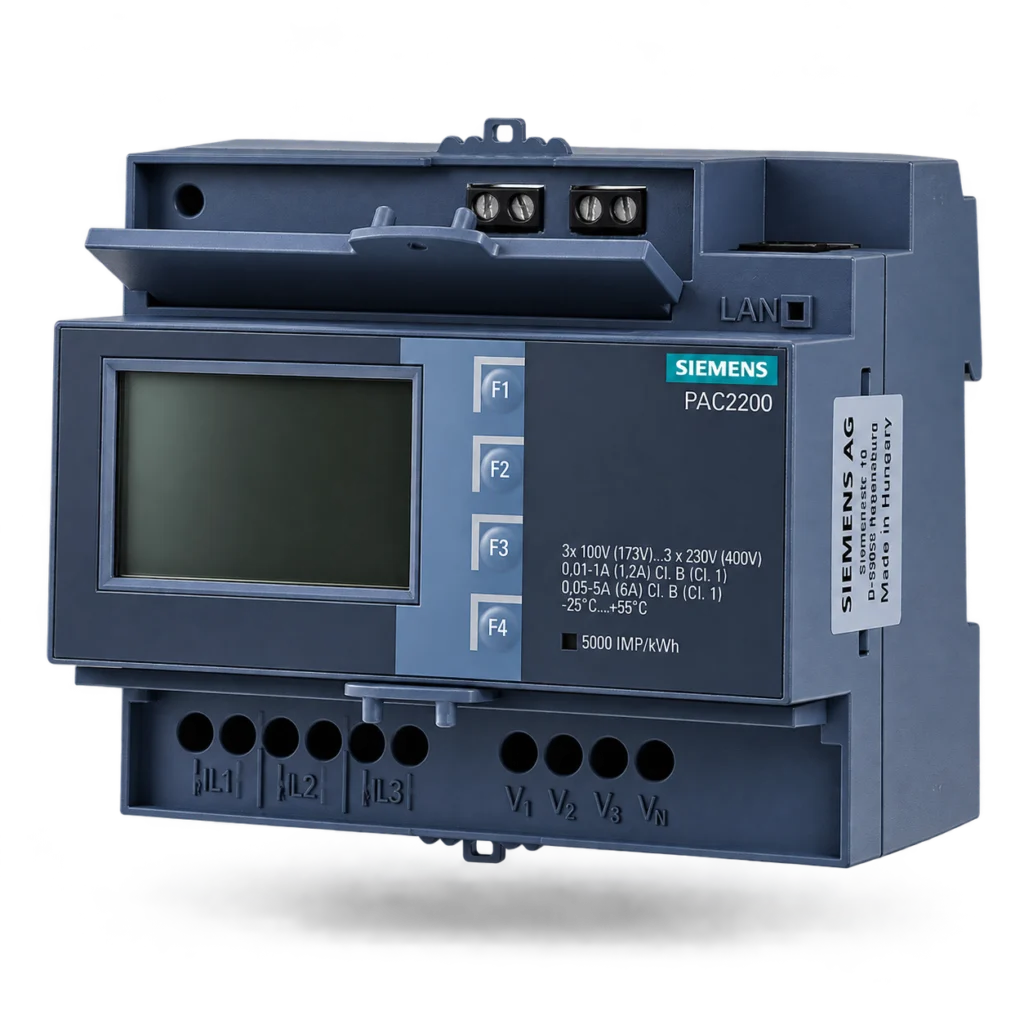

Siemens SENTRON PAC2200 – Power Monitoring Device (Modbus TCP)
Overview
Alat ukur daya 3 fasa untuk rel DIN yang mengukur energi semu, aktif, dan reaktif, dengan antarmuka Ethernet Modbus TCP dan layar LCD. Tersedia untuk pengukuran langsung 65 A dan untuk trafo arus (5 A).
Fitur Utama
- Mengukur energi semu, aktif, dan reaktif serta tegangan, arus, dan daya
- Modbus TCP lewat Ethernet : 10 dan 100 Mbit/s
- Pengukuran langsung hingga 65 A atau versi 5 A untuk trafo arus
- Layar LCD dan 4 tombol dengan lebar 6 modul (6 MW)
- Output digital dan input digital : masing-masing 1
- Mengukur 45–65 Hz dengan deteksi frekuensi otomatis dan pengukuran TRMS
- Tersedia versi dengan MID (mis. 7KM2200-2EA40-1JA1)
Sederhananya: alat ukur ini cocok untuk memantau pemakaian listrik per panel, per lantai, atau per tenant, lalu mengirim datanya ke BMS atau sistem energi.
Penerapan
Dipakai di mana, dan apa spesifikasinya.
Sistem
Application
Deskripsi
Tentang produk ini.
| Specification | Value |
|---|---|
| Variants | |
| 7KM2200-2EA30-1EA1 | 5 A (transformer-connected), Modbus TCP |
| 7KM2200-2EA40-1EA1 | 65 A direct, Modbus TCP |
| 7KM2200-2EA40-1JA1 | 65 A direct, Modbus TCP + MID |
| Measurement | |
| Measured Values | Apparent, active, reactive energy; voltage, current, active and reactive power |
| Measuring Procedure | TRMS (voltage and current) |
| Line Frequency | 45…65 Hz; automatic line frequency detection |
| Voltage | L-N 230 V, L-L 400 V rated; 46…276 V (L-N), max. 480 V (L-L) |
| Rated Current | 65 A direct (EA40 variant); 5 A (EA30 variant) |
| Measuring Category | CAT III (voltage and current) |
| Metering Accuracy Reference | IEC 61557-12, IEC 62053-22, IEC 62053-23 |
| Communication & I/O | |
| Protocol | Modbus TCP over Ethernet (10 / 100 Mbit/s) |
| Digital Outputs | 1 (solid state) |
| Digital Inputs | 1 (external voltage supply) |
| Display | LCD, 4 keys |
| Mechanics | |
| Mounting | Standard DIN rail, any position |
| Width | 108 mm (6 MW) |
| Height × Depth | 90 × 64 mm (installation depth 70.8 mm) |
| Connections | Screw-type terminals |
| Protection | IP20 (rear, per data sheet); IP40 front per some listings |
| Supply | Self-powered from measured voltage |
